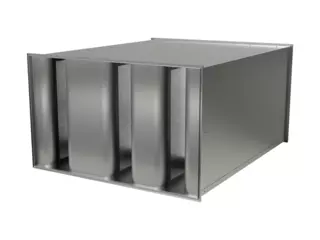

CADENZA
Lyddæmper med baffelaftrapning til rektangulære kanaler

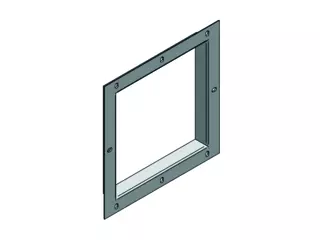

- Rektangulær lyddæmper med tilslutning mod yderkabinet, hvilket giver mulighed for flangetilslutning
- Gode aerodynamiske egenskaber
- Lavt trykfald via kilebaffel
- Typegodkendt miljøvenligt lyddæmpningsmateriale, ISOVER Cleantec® PLUS, som kan rengøres

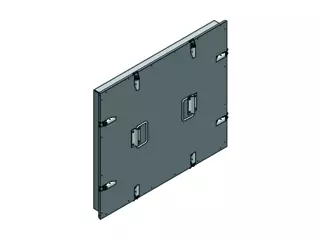

- Kan fås med renselem
- Findes i brandisoleret udførelse med 50 mm stenuld
- Tilslutningsmål fra 400x300 til 2200x2200
- Indgår i MagiCAD-databasen
- Overfladen kan vådrengøres
- Tæthedsklasse C
CADENZA er udviklet til at opfylde tidens høje krav til lyddæmpning og er specielt velegnet til brug ude i kanalsystemet.
En rektangulær lyddæmper med tilslutning til yderkabinettet, designet til at imødekomme tidens høje krav til lyddæmpning og trykfald.
- CADENZA er som standard lavet af galvaniseret pladestål med ætseevne C3 (VVS-AMA 2019 Standard).
- ISOVER Cleantec® PLUS lyddæmpende materiale har fået typegodkendelse. (Typegodkendelsesnr. 2706/92 med hensyn til rengøring, renbarhed, fiberindtrængning, modstandsdygtighed over for ældningsemissioner mv.

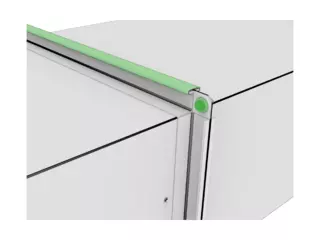

- Standard-CADENZA leveres med spændebåndstilslutninger.
Spændebåndstilslutningerne på dette produkt er kun beregnet til brug som forbindelses dele til kanaler. Produktet skal ophænges med en støttebjælke under hele dets bredde
Beskrivelsestekst
Eksempel på beskrivelsestekst i henhold til VVS AMA. Swegons rektangulære lyddæmper, type CADENZA, med følgende funktioner:
- Aerodynamisk udformede bafler for lavt trykfald.
- Typegodkendt isoleringsmateriale, ISOVER Cleantec® PLUS.
- Lyddæmpning i dB (angives i klartekst for de forskellige frekvensbånd).
- Trykfald i Pa (angives i klartekst).
| CADENZA - Standardsortiment | ||||
| Måling (mm) | Arbejdsområde | Dæmpning | ||
| B | H | L | m³/s | dB(A) |
| 400-2200 | 300-2200 | 650-2450 | 0-33 | 10-30 |
Filtrer
Omfattende og detaljeret produktinformation for bedste udvalg og integration i projektdesign
Installation, drift og vedlighold samt sikkerhedsinformation
Vores produkter og service præsenteret i et let tilgængeligt format
Erklæringer og certifikater mm
Fortrådningsdiagram og hydrauliske skemaer etc.
| Dokument | Artikel | Dokumenttype | Download |
|---|---|---|---|
| Akustik Overview (pdf 2.44MB) | CLA-A, CLA-B, SORDO-A, SORDO-B, SORDO-C, SORDO-P, SORDO-PF, CALMO, CADENZA, LARGO, LENTO, MORENDO, FACILE, ALD, CTM, CTK | Brochure | |
| Leverandørerklæring (pdf 91.63kB) | CADENZA | Kvalitetsdokument | |
| Lyddæmper med baffelaftrapning til rektangulære kanaler (pdf 446.58kB) | CADENZA | Teknisk katalog | |
| Montering, vedligeholdelse (pdf 73.4kB) | CALMO, CADENZA, LARGO, LENTO, MORENDO | DV-manual | |
| Monteringsinstruktion (pdf 369.97kB) | Gejd och Eurofläns | DV-manual | |
| TG 2706/92, Isolering (pdf 290.14kB) | ISOVER Cleantec PLUS | Kvalitetsdokument | |
| VDI Certifikat (pdf 117.75kB) | CALMO, CADENZA, LARGO, LENTO, MORENDO, FACILE, CANTO | Kvalitetsdokument | |
| Environmental Product Declaration (pdf 663.88kB) | CALMO, CADENZA, CANTO, FACILE, LARGO, LENTO & MORENDO | Kvalitetsdokument |
