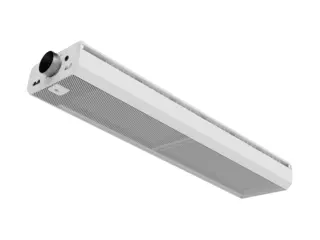

ADRIATIC VAV Prisma

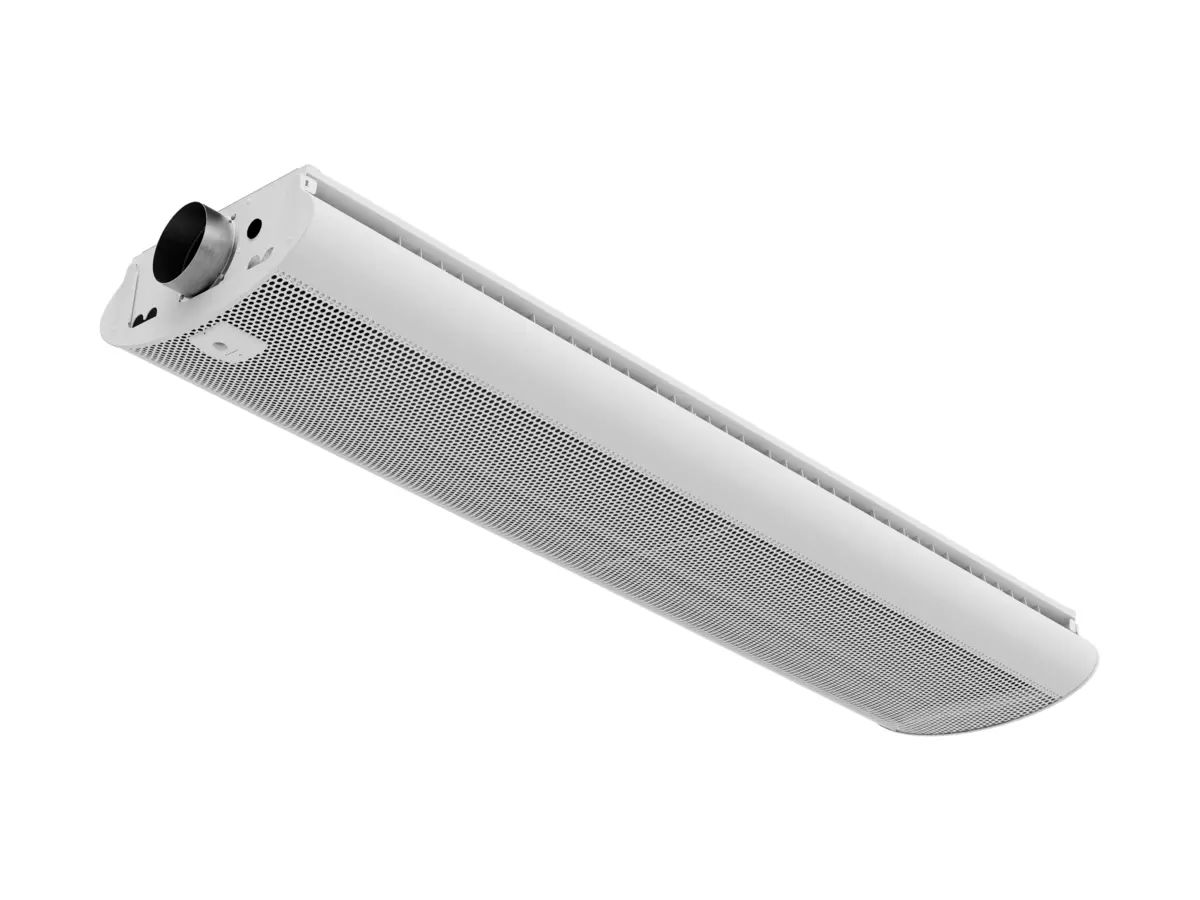

ADRIATIC VAV Ellips

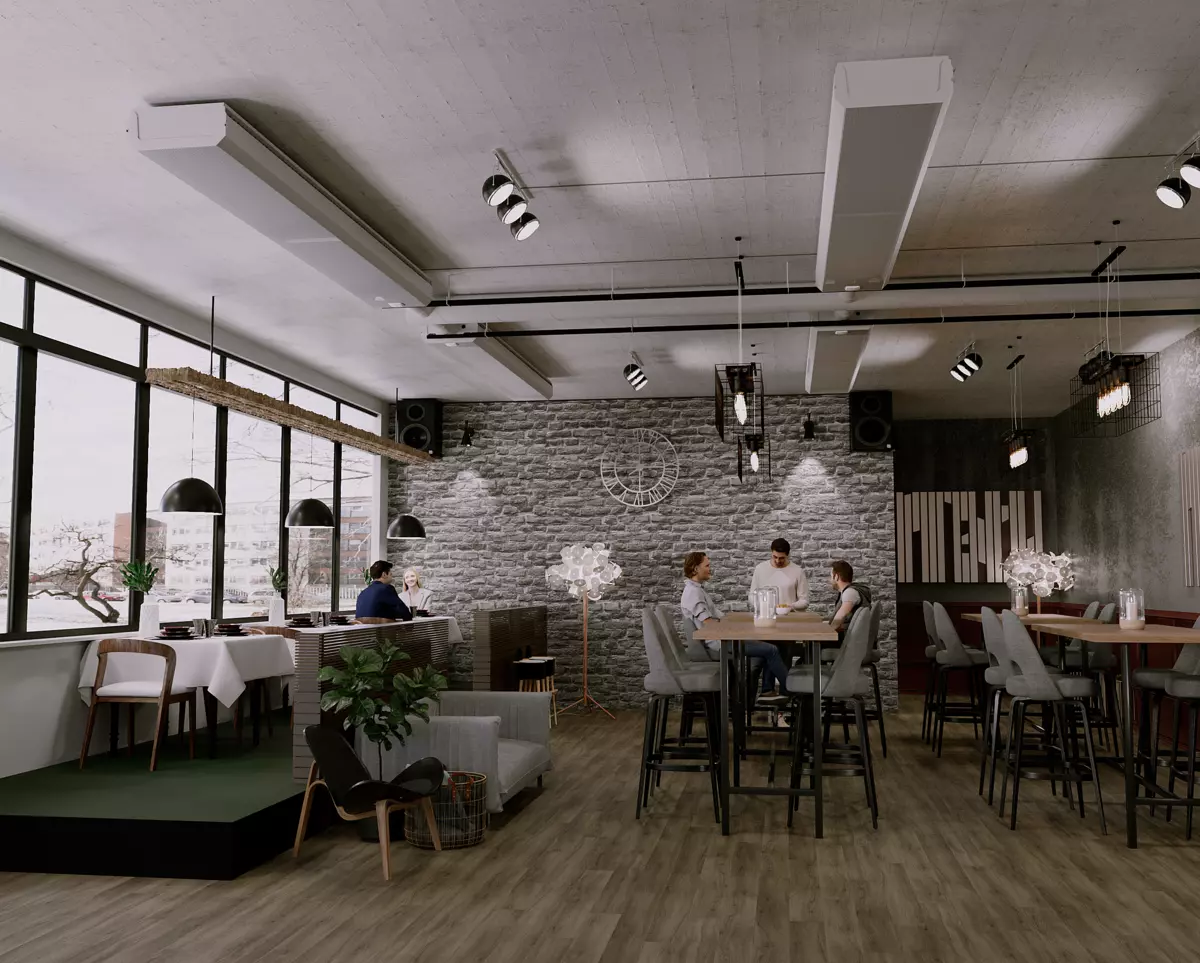

Product in context

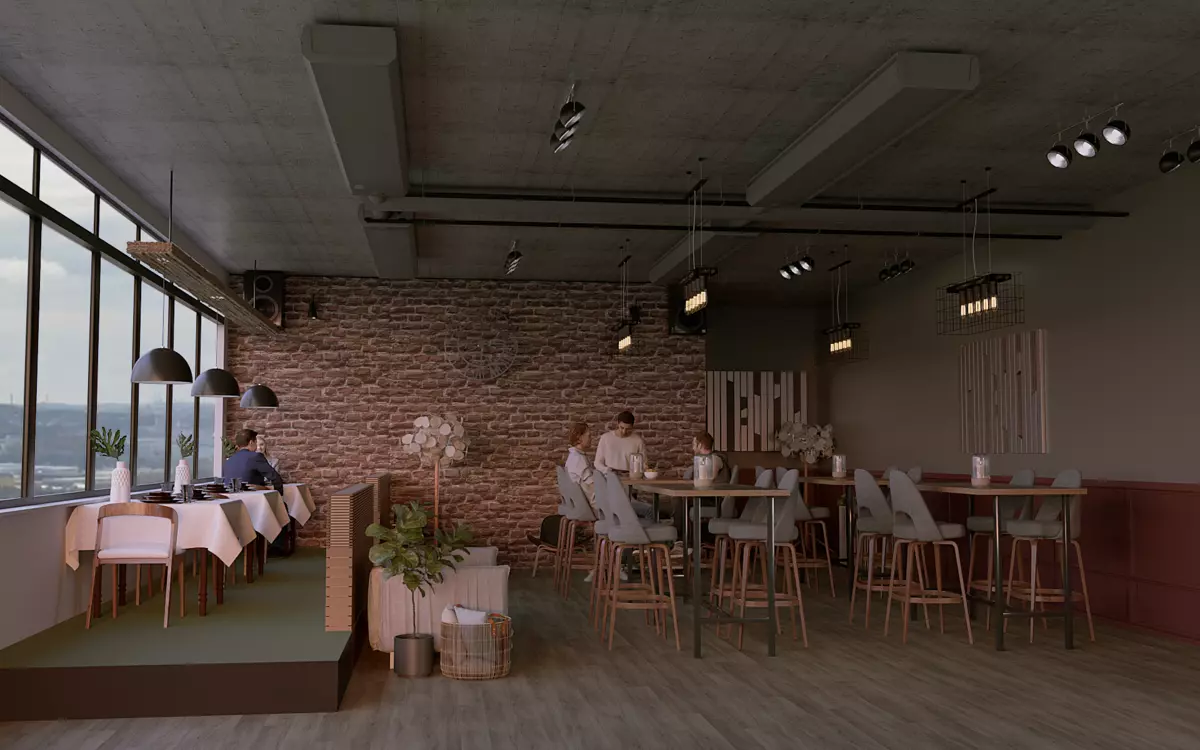

Product in context

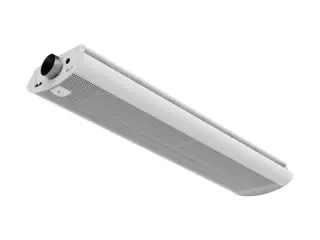

ADRIATIC AWC
Energibesparende klimabaffel til behovsstyret ventilation
- Klimabaffel med køling, opvarmning og ventilation til behovsstyret indeklima
- Udstyret med automatik til stand-alone eller tilslutning mod BMS via Modbus
- Designet til frithængende montering, ophængt eller liggende an mod loft
- Komplet produkt med integreret spjæld for trinløs luftmængderegulering 0-100 %
- Stilfuld designdel i to valgbare udførelser
- Energieffektiv drift, da ventilation, opvarmning og køling sker nøjagtigt efter behov, hverken mere eller mindre
- Højeste mulige komfort med mulighed for individuel regulering på produkt- eller rumniveau
- Stort driftsområde i et og samme produkt forenkler projektering

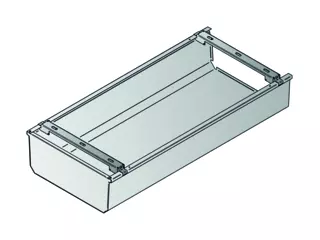

- Som ekstraudstyr fås et tilslutningsdæksel til at skjule ventilationskanal og vandrør
- Mulighed for vand- og lufttilslutning på forskellige kortsider
- Servicevenlig med nedklappelig designdel for nem tilgængelighed
- Standardfarve Hvid RAL 9003
- 5 alternative standardfarver
- Andre farver på forespørgsel
Variant | Tilluft | Ydelse | ||||
Størrelse | Lufttilslutning | Pa* | l/s | m³/h | Total kølekapacitet [W]** | Lydniveau (dB(A)] (dB(A)) |
1.2 | 125 | 50 | 14 | 50.4 | 518 | <20 |
1.2 | 125 | 50 | 21 | 75.6 | 596 | 24 |
1.8 | 125 | 50 | 10 | 36 | 539 | <20 |
1.8 | 125 | 50 | 20 | 72 | 796 | <20 |
1.8 | 125 | 50 | 31 | 111.6 | 934 | 25 |
2.4 | 125 | 50 | 14 | 50.4 | 788 | <20 |
2.4 | 125 | 50 | 30 | 108 | 1101 | 21 |
2.4 | 125 | 50 | 44 | 158.4 | 1236 | 28 |
3 | 125 | 50 | 17 | 61.2 | 946 | <20 |
3 | 125 | 50 | 34 | 122.4 | 1298 | 20 |
3 | 125 | 50 | 52 | 187.2 | 1467 | 30 |
*Totaltryk kanal (Pa) | ||||||
**Luft: ΔTluft=7 K, Vand: ΔTmk=8,5 K, vandgennemstrømning=0,05 l/s til 1,2 m og 1,8 m, vandgennemstrømning=0,1 l/s til 2,4 m og 3,0 m | ||||||
***Inklusive -4 dB rumdæmpning |
Filtrer
Omfattende og detaljeret produktinformation for bedste udvalg og integration i projektdesign
Installation, drift og vedlighold samt sikkerhedsinformation
Vores produkter og service præsenteret i et let tilgængeligt format
Erklæringer og certifikater mm
Fortrådningsdiagram og hydrauliske skemaer etc.
Dokument | Artikel | Dokumenttype | Download |
---|---|---|---|
Leverandørerklæring (pdf 155.71kB) | ADRIATIC AWC Elips | Kvalitetsdokument | |
Leverandørerklæring (pdf 151.22kB) | ADRIATIC AWC d Prisma | Kvalitetsdokument | |
Overview - Vandbaserede klimaanlæg (pdf 4.64MB) | Water Overview | Brochure | |
CE Deklaration (pdf 102.4kB) | ADRIATIC AWC | Kvalitetsdokument | |
Montering - Injustering - Skötsel (pdf 7.15MB) | ADRIATIC AWC | DV-manual | |
Energibesparende klimabaffel til behovsstyret ventilation (pdf 9.15MB) | ADRIATIC AWC | Teknisk katalog | |
ADRIATIC-familjen (pdf 1.51MB) | ADRIATIC, ADRIATIC AWC, WISE Adriatic | Brochure | |
Modbus settings (pdf 1.05MB) | ADRIATIC AWC, PARASOL Zenith AWC, PARAGON AWC, PARAGON Wall AWC | DV-manual | |
Leverandørerklæring (pdf 155.71kB) | ADRIATIC AWC Elips | Kvalitetsdokument | |
Montering - Injustering - Skötsel (pdf 7.15MB) | ADRIATIC AWC | DV-manual | |
Energibesparende klimabaffel til behovsstyret ventilation (pdf 9.15MB) | ADRIATIC AWC | Teknisk katalog | |
CE Deklaration (pdf 102.4kB) | ADRIATIC AWC | Kvalitetsdokument | |
Modbus settings (pdf 1.05MB) | ADRIATIC AWC, PARASOL Zenith AWC, PARAGON AWC, PARAGON Wall AWC | DV-manual | |
Leverandørerklæring (pdf 151.22kB) | ADRIATIC AWC d Prisma | Kvalitetsdokument | |
Overview - Vandbaserede klimaanlæg (pdf 4.64MB) | Water Overview | Brochure | |
ADRIATIC-familjen (pdf 1.51MB) | ADRIATIC, ADRIATIC AWC, WISE Adriatic | Brochure | |
Drift och skötsel (pdf 37.94kB) | FRB; PACIFIC, ADRIATIC, ADRIATIC AWC. WISE Adriatic | DV-manual |
