CASA CLIMATE
Järjestelmäratkaisu kerrostalon ilmanvaihtoon, lämmitykseen ja viilennykseen. CASA Climate tarjoaa optimaalisen sisäilmaston, energiatehokkuutta ja taloudellisuutta, ilmanlaadusta tinkimättä.
Tutustu CASA Climate -kokonaisratkaisuun.
Hyödyt
- CASA Climate yksinkertaistaa suunnittelu- ja rakentamisprosessia, koska eri LVI-komponentit toimivat saumattomasti yhdessä ja ne toimittaa yksi ja sama luotettava kumppani.
- Asukkaille se tarjoaa optimaalisen sisäilmaston, jota on helppo ohjata yhdestä käyttöliittymästä ja eri järjestelmät eivät ole ristiriidassa keskenään.
- Asunnonomistajalle CASA Climate takaa energiatehokkaan ja taloudellisen lämmityksen, jäähdytyksen ja ilmanvaihdon koko asunnon elinkaaren ajan.
CASA Climate CCF
Ilmastointimoduuli lämmitykseen, jäähdytykseen ja ilmanvaihtoon
Suunniteltu asuntoihin
CASA Climate CCF on suunniteltu sopimaan asuinhuoneistoihin, joissa asennustilaa on usein rajallisesti. Laitteen pieni koko ja lukuisat kanavistokytkennät mahdollistavat monenlaiset asunnusvaihtoehdot ja kaikkien huoneiden ilmastoinnin. CCF-ilmastointimoduulit voidaan sijoittaa kiintokalusteiden sisään tai alakattoon tuomaan raitista ilmaa, lämmitystä ja jäähdytystä koko asuntoon.
CCF asunnon sisällä
CASA CLIMATE CCF on vesikiertoinen ilmastointimoduuli, joka on kytketty asunnon ilmanvaihtojärjestelmään ja vesikiertoiseen lämmitys/viilennyspiiriin. Sen kautta asuntoon tulee raitista tuloilmaa ja se myös lämmittää ja viilentää asuntoa. Asunnossa voi olla tarpeen vaatiessa useita huonelaitteita. CCF:hen voi yhdistää maalämmön tai kaukolämmön/-viileän. Lopputuloksena saadaan energiatehokas ratkaisu, jossa lämpötilaa voidaan säätää huonekohtaisesti.
Laitteen pieni koko ja lukuisat kanavistokytkennät mahdollistavat monenlaiset asunnusvaihtoehdot ja kaikkien huoneiden ilmastoinnin. CCF-ilmastointimoduulit voidaan sijoittaa kiintokalusteiden sisään tai alakattoon tuomaan raitista ilmaa, lämmitystä ja jäähdytystä koko asuntoon.
Järjestelmän toiminta rakennuksessa
CASA Climate CCF on liitetty vesikiertoiseen piiriin jäähdytyksen, lämmityksen ja tuloilman jakamiseksi huoneeseen.
Hajautetussa ilmanvaihtojärjestelmässä CCF on liitetty asuntoon sijoitettuun Swegonin CASA-ilmanvaihtokoneeseen ja sitä ohjataan CASA Genius -ohjauksella.
Keskitetyssä ilmanvaihtojärjestelmässä CCF on liitetty Swegonin GOLD-ilmankäsittelykoneeseen.
Raitista tuloilmaa sekä kierrätettyä huoneilmaa
Tuloilmamäärät on pääasiassa suunniteltu niin, että asuntoon saadaan riittävä määrä raitista ilmaa. Mutta jos ainoastaan tuloilmavirrat jäähdytetään tai lämmitetään, ilmamäärät eivät riitä huoneen lämpötilan säätämiseen. CCF moninkertaistaa ilmamäärät kierrättämällä sisäilmaa ja sekoittamalla sen tuloilmaan ja näin kasvattaa tilan jäähdyttämiseen tai lämmittämiseen tarvittavia ilmamääriä.
Ilmanvaihtokoneen tuloilma syötetään CCF:ään, mikä luo ylipaineen laitteen sisälle. Ylipaine työntää tuloilmaa suuttimien läpi suurella nopeudella. Suuri nopeus toisella puolella luo alipainetta toiselle puolelle, jolloin huoneilma imeytyy laitteen sisälle.
Huoneilma imetään sisään ilmasäleikön kautta ja se virtaa kennon läpi. Kenno tarvittaessa joko lämmittää tai viilentää ilmaa ennen kuin se sekoittuu tuloilmaan ja virtaa takaisin huoneeseen.
Asennus kalusteiden sisään
CCF voidaan asentaa kiinteiden kalusteiden sisään, kuten keittiön kaapin tai vaatekaapin ylä- tai lattiaosaan. Tämä on loistava tapa säästää tilaa ja hyödyntää käyttämätöntä tyhjää tilaa.
Asennus alakattoon/seinään
CCF voidaan asentaa esimerkiksi kylpyhuoneen tai muiden huoneiden alakattoon. Näin huonelaitteet ja ilmanvaihtolaite voidaan asentaa samaan huoneeseen niin, että ilmanvaihto ja ilmastointi toimivat kaikissa tiloissa.
Kunkin moduulin tuottamaa lämpöä voidaan säätää erikseen, minkä ansiosta on mahdollista tuottaa eri lämpötila eri huoneisiin (esimerkiksi 18 astetta makuuhuoneeseen ja 22 astetta olohuoneeseen).
Ihanteellinen moduulirakentamiseen
CASA Climate -järjestelmässä CCF-yksikkö ja ilmanvaihtolaite mahtuvat samaan huoneeseen. Tämän ansiosta moduulivalmistajat voivat sijoittaa LVI-yksiköt yksittäisen rakennusmoduulin sisään jo tehtaalla ja nostaa moduulit paikalleen työmaalla. Tämä nopeuttaa sekä laitteiden asentamista että koko rakennusprosessia tuntuvasti.
Katso, miten CASA Climate -järjestelmän sisältävät kylpyhuonemoduulit asennetaan
Nykyiset LVI-järjestelmät
- 3 huonelaitetta (lämpöpatteri, ilmastointi ja iv-venttiilit) sekä useita eri säätimiä.
- Samanaikaisen lämmittämisen ja jäähdytyksen riski
- Voimakas äänitaso
- Märkäjäähdytys, syntyy kondenssivettä
- Vaatii paljon huoltoa ja kunnossapitoa
CASA Climate
- 1 huonelaite - 1 kokonaisratkaisu - 1 säädin
- Ihanteellinen sisäilmasto
- Matala energiankulutus
- Hiljainen ja vedoton
- Kuivajäähdytys, ei kondensaatiota
- Vaatii vain vähän huoltoa

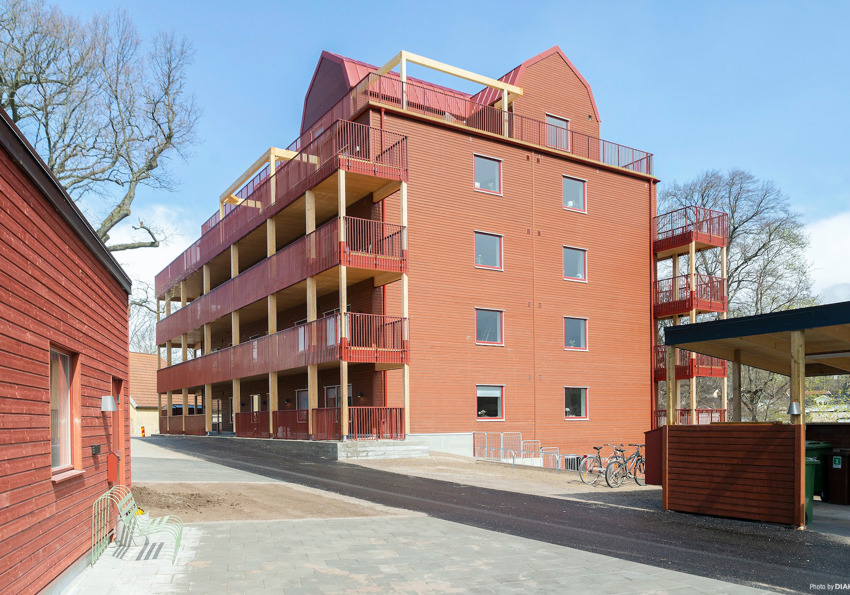

Villa Fehr luottaa CASA Climateen
Villa Fehrissä asuntojen lämmitys, jäähdytys ja ilmanvaihto on toteutteu CASA Climate kokonaisratkaisuna.
Huoneistojen päätelaitteet on asennettu asunnon keskelle sijoitettuun kylpyhuonemoduulin, josta käsin ne ilmastoivat koko asuntoa. Ratkaisu osoittautui erittäin fiksuksi, koska talotekniikka saatiin asennettua moduuliin tehtaalla, eikä itse rakennustyömaalla vaadittu lainkaan asennustöitä.
Lue lisää Villa Fehristä
