ROC

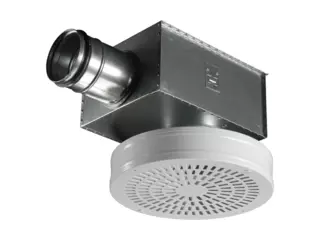

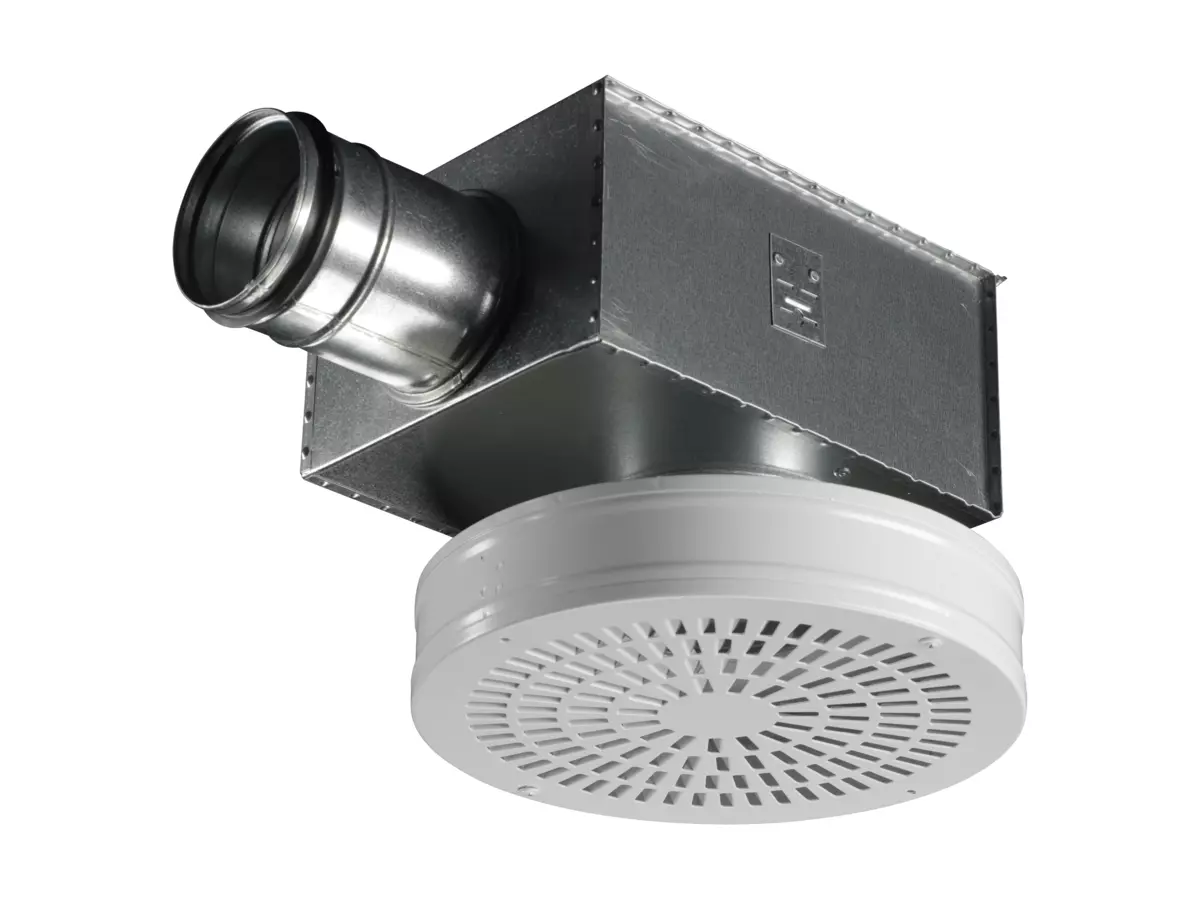

ROBUST Pyöreä tulo- ja poistoilmalaite

Vankka rakenne.
Tulo- tai poistoilma
Helppo asennus kattoon
Ilmanohjainrei’itys
Voidaan käyttää ALS-liitäntälaatikon kanssa
Vakioväri valkoinen RAL 9003
- 5 vaihtoehtoista vakioväriä
- Muita värejä tilauksesta

Rakenne

Materiaali ja pintakäsittely

Hajotinosa ja hajotinlaatikko on valmistettu teräslevystä. Koko laite on polttomaalattu Swegonin valkoisella vakiovärillä.

ILMAVIRTA - ILMANPAINE HUONEESSA (Lp10A) *)
ROC Koko		25 dB(A)		30 dB(A)		35 dB(A)
ROC Koko		l/s	m3/h	l/s	m3/h	l/s	m3/h
100		22	79	26	94	29	104
125		32	115	36	130	42	151
160		47	169	54	194	63	227
200		77	277	88	317	100	360
250		108	389	123	443	140	504
315		150	540	175	630	205	738
400		209	752	242	871	280	1008

ROC Koko	ALS Koko	25 dB(A)		30 dB(A)		35 dB(A)
ROC Koko	ALS Koko	l/s	m3/h	l/s	m3/h	l/s	m3/h
100	80-100	15	54	18	65	21	76
125	100-125	24	86	27	97	32	115
160	125-160	35	126	41	148	47	169
200	160-200	59	212	68	245	78	281
250	200-250	86	310	100	360	115	414
315	250-315	120	432	139	500	161	580
400	315-400	174	626	202	727	234	842
*) Lp10A = Äänenpaine sis. A-suodatin ml. 4 dB:n huonevaimennus ja 10 m2 ekvivalentti absorptioala. Alataulukossa annetut tiedot pätevät tuloilmalle ja avoimelle pellille, kun käytetään ALS-liitäntälaatikkoa.

Suodata

Sisällytä lisävarusteasiakirja

Asiakirja	Artikkeli	Asiakirjatyyppi	Päivä
ROBUST Pyöreä tulo- ja poistoilmalaite (pdf 806.82kB)	ROCa	Tekninen luettelo	26.8.2022
Asennus, säätö, huolto (pdf 708.01kB)	ROCa	Asennus- ja huoltomanuaali	17.12.2021
Tuotteen kuvaus - Tuloilmalaitteet ja pellit (pdf 250.8kB)	Tuloilmalaitteet ja pellit	Esite	23.3.2022
Säätöohjeet - Ilmalaite, VAV/CAV- & säätöpelti (pdf 7.68MB)	Ilmalaite, VAV/CAV- & säätöpelti, Säätöopas, injusteringsguide	Asennus- ja huoltomanuaali	19.8.2024
Overview - Ilmanjakolaitteet (pdf 3.33MB)	Ilmanjakolaitteet	Esite	12.7.2022
