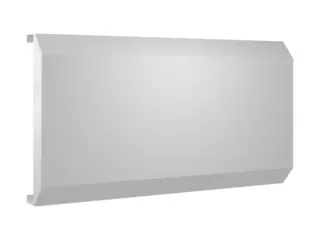

Product view

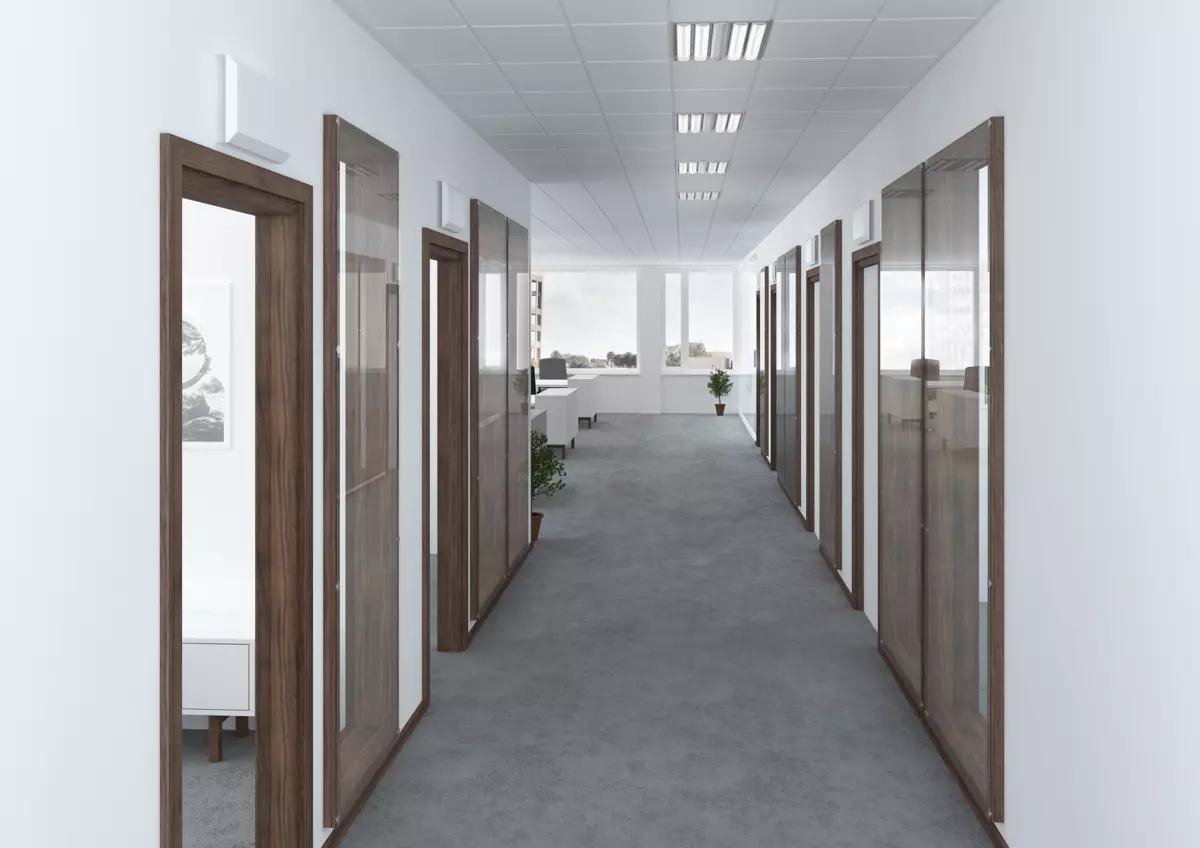

Product in context
You might want to visit our global site:
Ääntä vaimentava siirtoilmalaite, joka on sovitettu asennettavaksi kevyeen väliseinään, koostuu nelikulmaisista vaimenninelementeistä, jotka sisältävät eristävää äänieristettä vahvistetulla pintakerroksella, paloluokitus B-s1,d0 EN ISO 11925-2 mukaan. Avoimen raot päädyissä. Vaimentimet ripustetaan mukana toimitetuilla kiinnityskehyksillä.
Vaimennin ja kiinnityskehys ovat sinkittyä peltiä. Vaimentimet on maalattu Swegonin valkoisella vakiovärillä.
Muita värisävyjä pyynnöstä. Laitteen etupuolelle voidaan painaa mm. yrityksen nimi. Ota yhteys Swegonin edustajaan lisätietoja varten.
| ILMAVIRTA – PAINEHÄVIÖ – Rw | ||||||||
| SOTTO Koko | Reikä seinässä (mm) | 10 Pa | 15 Pa | 20 Pa | Rw=Dn,ew (dB) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | |||
| 80-100 | 80 | 14 | 50 | 17 | 61 | 19 | 68 | 55 |
| 80-100 | 100 | 16 | 58 | 19 | 68 | 23 | 83 | 55 |
| 125-160 | 125 | 21 | 76 | 25 | 90 | 29 | 104 | 51 |
| 125-160 | 160 | 23 | 83 | 27 | 97 | 31 | 112 | 51 |
| Tiedot koskevat asennusta 100 mm rankaseinään 10 m2 siirtoalalla. Yksi laite seinän kummallakin puolella. | ||||||||
| Asiakirja | Artikkeli | Asiakirjatyyppi | Päivä | Lataa |
|---|---|---|---|---|
| Ääntä vaimentavat siirtoilmalaitteet (pdf 546.51kB) | SOTTOa | Tekninen luettelo | 18.10.2019 | |
| Asennus, säätö, hoito (pdf 362.73kB) | SOTTOa | Asennus- ja huoltomanuaali | 20.5.2019 | |
| Siirtoilmaratkaisut (pdf 973.85kB) | ALS, CLA-A, GRC, SOTTO | Esite | 6.11.2023 | |
| Säätöohjeet - Ilmalaite, VAV/CAV- & säätöpelti (pdf 7.68MB) | Ilmalaite, VAV/CAV- & säätöpelti, Säätöopas, injusteringsguide | Asennus- ja huoltomanuaali | 19.8.2024 | |
| Tuotteen kuvaus - Tuloilmalaitteet ja pellit (pdf 250.8kB) | Tuloilmalaitteet ja pellit | Esite | 23.3.2022 | |
| Overview - Ilmanjakolaitteet (pdf 3.33MB) | Ilmanjakolaitteet | Esite | 12.7.2022 |
