Room Unit Design

Room Unit Design est un programme de sélection de produits en ligne et un outil de simulation pour les terminaux. Il permet de trouver les solutions qui conviennent le mieux à un projet en fonction de valeurs définies et d'options de configuration.

Lancez le programme et effectuez directement des calculs de base ou des calculs avancés.

Déjà un compte ? Connectez-vous à Room Unit Design ici.

Lancer Room Unit Design

Généralités

Room Unit Design (RUD)

RUD est un programme de sélection de produits en ligne et un outil de simulation pour les unités terminales. Il est compatible avec la plupart des navigateurs Web, mais Chrome ou Microsoft Edge sont recommandés.

Plus de produits

Remplissez les valeurs pour le type de pièce et la taille de la pièce. Trouvez et saisissez un ou plusieurs produits dans la même pièce. Obtenez des simulations et des conseils pour vous aider à trouver les produits les plus adaptés au projet et à la pièce.

Vue 3D des isovels et calculs

La vue 3D présente les isovels et, en fonction de ce qui a été mis en évidence, il est possible de voir et d'effectuer des calculs pour les effets, les pertes de charge, les débits, les niveaux sonores et la teneur en CO2 pour l'ensemble de la pièce ou pour un seul produit.

Sélecteur de produits

Trouvez le bon produit et la bonne solution pour votre projet à l'aide du "Sélecteur de produits" ou de la "Recherche dans le catalogue". Votre choix dépendra de vos exigences et de vos connaissances préalables.

Exportation CAO

Exportez les produits de Room Unit Design vers différents formats CAO, puis intégrez-les dans vos propres dessins CAO.

Plus de pièces

Créez et calculez d'autres pièces dans le même projet. Ensuite, mettez facilement de l'ordre dans vos projets et vos pièces grâce à l'arborescence de fichiers du programme. En classant les pièces dans des dossiers par bâtiment, par exemple, avec des sous-dossiers pour les étages ou les zones, il est possible de copier différentes structures de bâtiment et de séparer les calculs.

PrintScreen_Tree view_webb.PNG

Réglages

Choisissez d'abord si les paramètres doivent s'appliquer à la pièce ou à un produit individuel. Ensuite, remplissez et effectuez les sélections sur lesquelles les résultats seront basés.

Paramètres pour la pièce

Les dimensions, la hauteur du plafond, le type de pièce et le nombre de personnes peuvent être définis pour la pièce. Il est également possible de définir la température de la pièce et le type de plafond suspendu, le cas échéant.

Paramètres pour un produit

Pour un seul produit, il est possible, par exemple, de régler la température de l'air soufflé, la température de l'eau, la perte de charge et la distribution de l'air. Il est également possible de configurer le produit et de sélectionner la taille, les dimensions et le côté de raccordement.

PrintScreen_Room settings.PNG

Vue 3D

Voyez comment les flux d'air provenant des produits se déplacent dans la pièce dans la vue 3D. Cette vue fournit également une image claire de ce qui se passe lorsque les jets d'air entrent en contact les uns avec les autres ou avec un mur, par exemple.

Faites pivoter la pièce pour la voir sous différents angles.
Affichez ou cachez les isovels
Visualisez les différentes vitesses d'air
Définissez la zone d'occupation

PrintScreen_3D view.PNG

Résultats des calculs

Les résultats des calculs peuvent être affichés soit pour l'ensemble de la pièce, soit pour chaque produit. Le chauffage et le refroidissement sont présentés dans deux colonnes côte à côte.

Pour les produits comportant une grande quantité de données de résultat, il est possible d'étendre la vue en utilisant le bouton "Afficher le résultat avancé", où les résultats complets avec tous les calculs sont présentés.

PrintScreen_Calculation result.PNG

Exporter

Grâce au bouton "Exporter", il est possible d'obtenir les résultats des calculs dans différents formats.

Exportation au format PDF

Générez un rapport des calculs au format PDF et choisissez entre un court rapport de synthèse contenant des informations résumées sur la pièce ou un rapport plus détaillé qui est une exportation complète de l'ensemble du calcul.

Exportation CAO

Il est également possible d'exporter les produits et les informations contenu dans Room Unit Design vers un fichier .dxf.

En utilisant un plugin CAO Swegon, il est possible de transférer le contenu 3D et les données de calcul.

Plugin pour Revit sans MagiCAD
Plugin pour Revit avec MagiCAD
Plugin pour AutoCAD sans MagiCAD

Connexion

Il n'est pas nécessaire de se connecter pour utiliser Room Unit Design. Il suffit de cliquer sur le lien à droite ou plus haut sur la page pour lancer le programme, et vous pouvez commencer à effectuer des calculs immédiatement.

Pour pouvoir enregistrer ou partager un calcul, vous devez vous connecter et, par conséquent, disposer d'un compte utilisateur valide. Un compte utilisateur peut être créé en remplissant et en enregistrant un nouvel utilisateur via le lien à droite ou dans le programme. Le compte utilisateur est créé automatiquement lorsque le formulaire a été envoyé, et il est possible de se connecter directement et de sauvegarder ses projets.

Dernières actualités

Configuration personnalisée des pièces et vitesse d'air maximale dans la zone occupée.

04 avril 2024

Maintenant, vous pouvez effectuer des calculs sur l'air extrait !

24 novembre 2023

Remplacement de produits

23 novembre 2023

Les éjecto-convecteurs sont désormais disponibles

23 novembre 2023

Faites-vous une idée de ce que l'on peut faire avec Room Unit Design

Vous trouverez ci-dessous un certain nombre de vidéos (en anglais) vous permettant de commencer à travailler sur la conception d'unités de chambre.

Toutes les vidéos

Vous devez autoriser les cookies si vous souhaitez consulter ce type de contenu de Swegon.

Comment ajouter et calculer des produits dans ESBO

ESBO est le logiciel du système Swegon qui vous aide tout au long de votre projet. Le logiciel permet d'accéder facilement à la conception de l'unité de pièce, d'ajouter et de calculer les produits.

Plugin CAO (CAD)

Le plugin CAO pour AutoCAD et Revit (à venir), permet le transfert direct de données entre les programmes de calcul de Swegon et les projets CAO.

Télécharger le plug-in

Room Unit Design via SPC ou ESBO

Il est possible d'accéder à Room Unit Design via un lien dans Single Product Calculator (SPC) ou ESBO.

Cliquez sur les liens suivants passer à la page du produit concerné afin d'accéder à SPC ou bien pour découvrir ESBO.

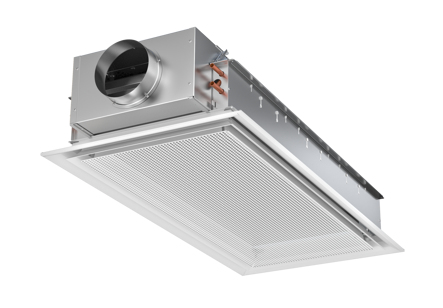

Systèmes de climatisation à induction

Des modules de confort révolutionnaires, des poutres froides classiques et des éjecto-convecteurs.

Diffuseurs

Un large choix de diffuseurs pour toutes les pièces.

ESBO est un logiciel de calcul de l’énergie et de l’électricité pour le démarrage parfait de votre projet. En quelques minutes, l'ESBO de Swegon calcule à la fois la demande en puissance installée et les coûts d'énergie annuels.

Choisir et trouver les bons produits

Lors du choix des produits de climat intérieur, de nombreux éléments doivent être pris en considération. Il existe également de nombreux types et variantes de produits parmi lesquels choisir. Par conséquent, il peut s'avérer difficile de trouver et de sélectionner les bonnes unités, alors comment trouver la bonne ?

Tout d'abord, il est important de déterminer le climat intérieur requis par le bâtiment, ainsi que les exigences à satisfaire. Y a-t-il d'autres exigences que la ventilation et le chauffage ? Un refroidissement est-il nécessaire et quels seront les paramètres de contrôle ? Où les produits peuvent-ils être placés et y a-t-il de la place ? Quels sont les souhaits en termes d'intégration avec le reste de l'architecture interne et quelles sont les exigences acoustiques applicables ?

Lorsque d'autres exigences et paramètres affectant le dimensionnement apparaissent, un programme de sélection des produits s'avère utile.

Börje Lehrman, spécialiste des systèmes chez Swegon, nous en dit plus à ce sujet dans son article de blog "Programmes de sélection de produits - un outil utile".
