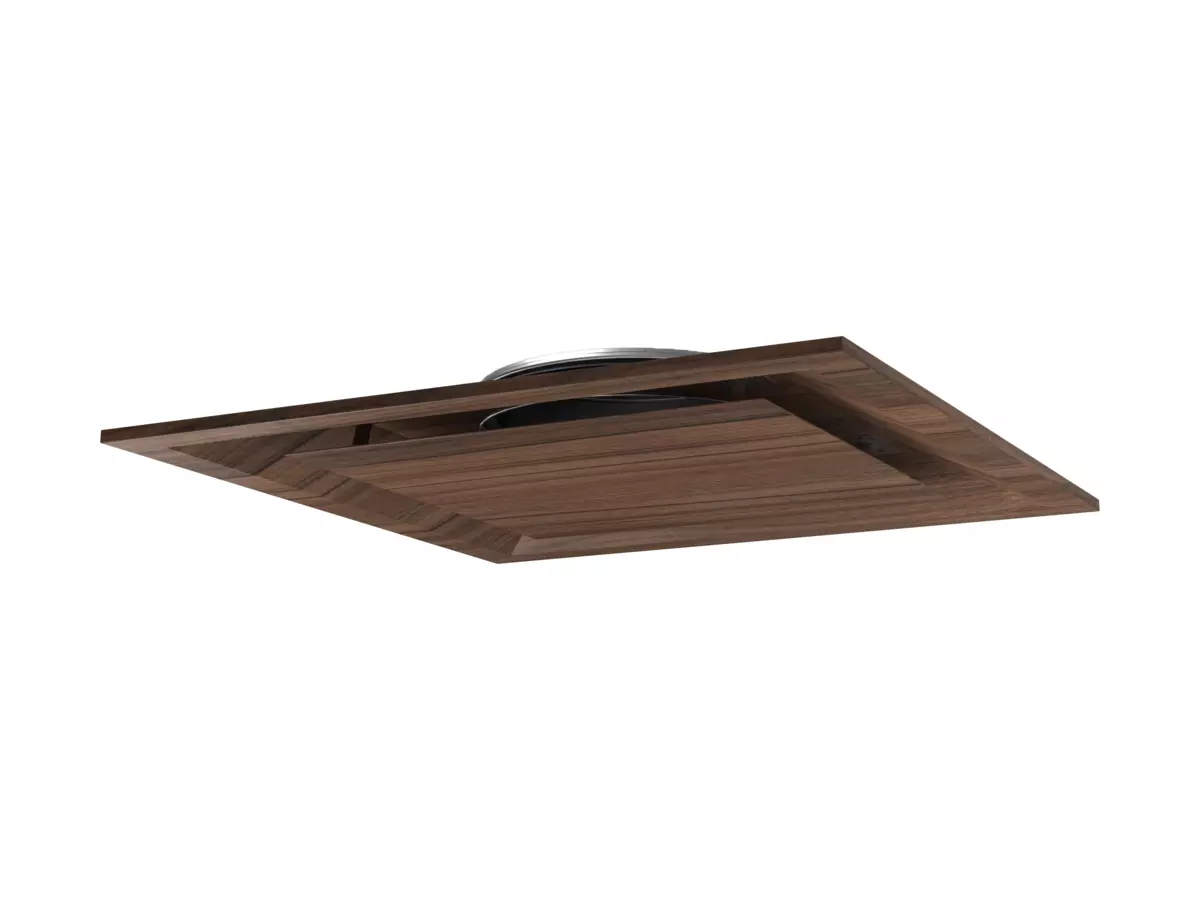

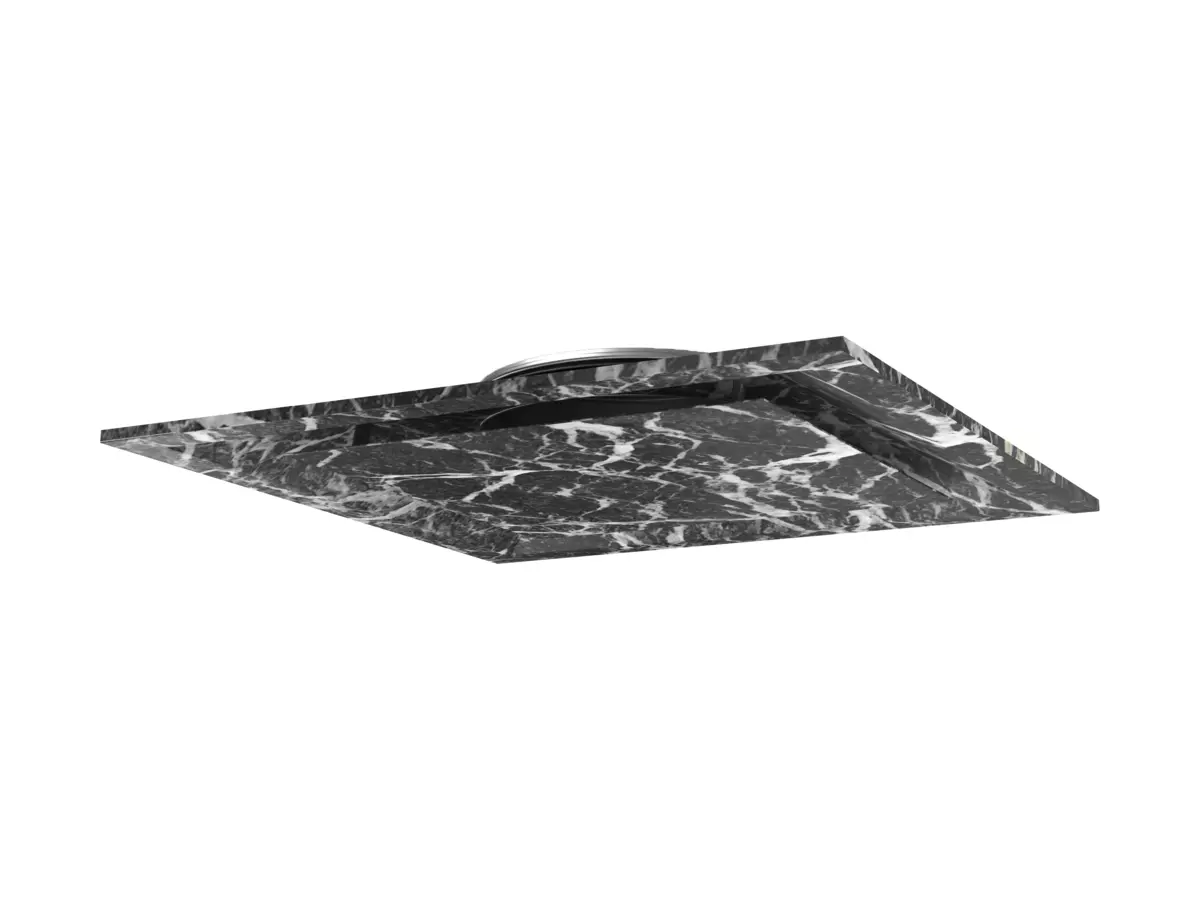

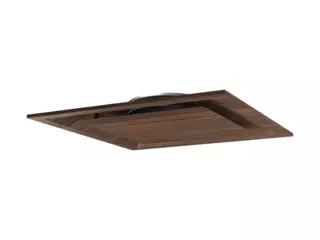

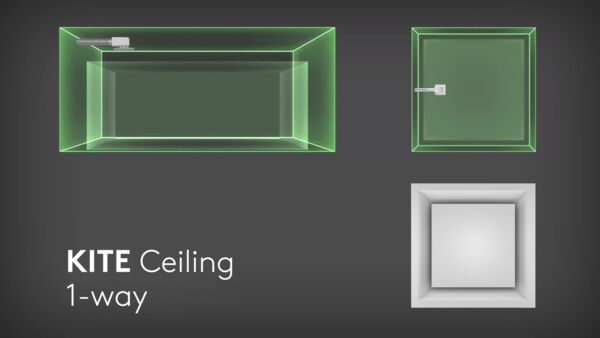

KITE Ceiling

Diffuseur plafonnier carré de ventilation
  • Diffuseur de ventilation fonctionnant également comme diffuseur d’air extrait

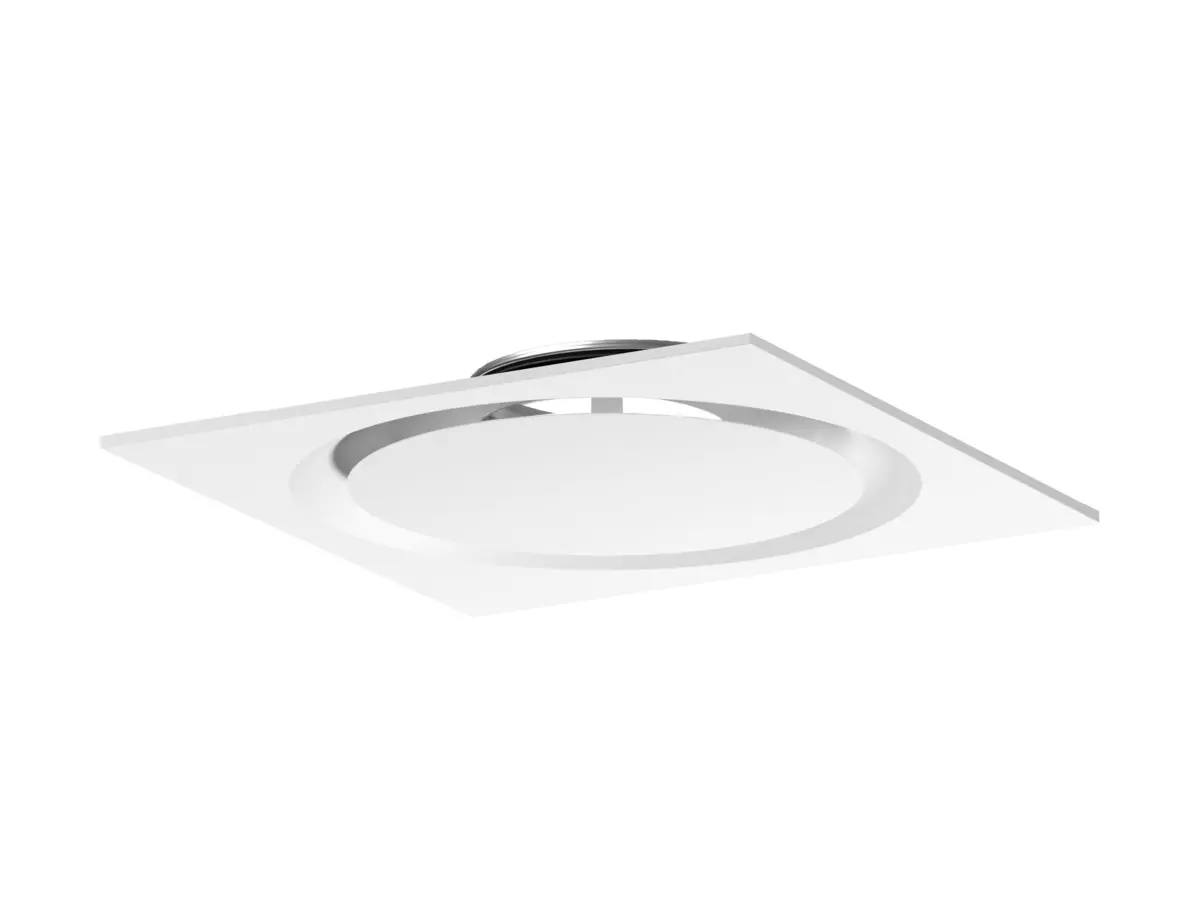

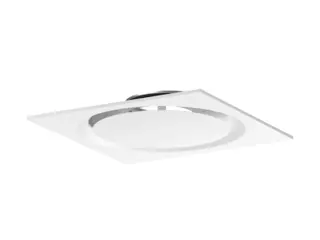

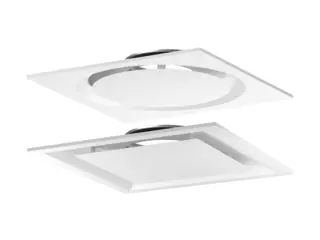

  • Disponible avec diffuseurs à fente circulaires (KITE CC) et carrés (KITE CR)
  • Modèle encastré
  • Convient pour les systèmes VAV (à débit variable) et DCV (ventilation à la demande)
  • Easy Access pour faciliter l’installation et l’équilibrage
  • Gère des températures largement inférieures à la température ambiante (High ΔT)
  • Conçu pour faux plafond de 600x600
  • Possibilité d’intégration dans différents types de faux plafonds

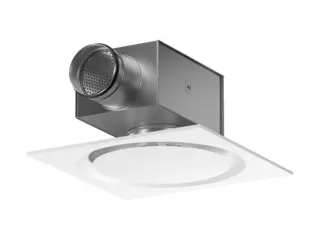

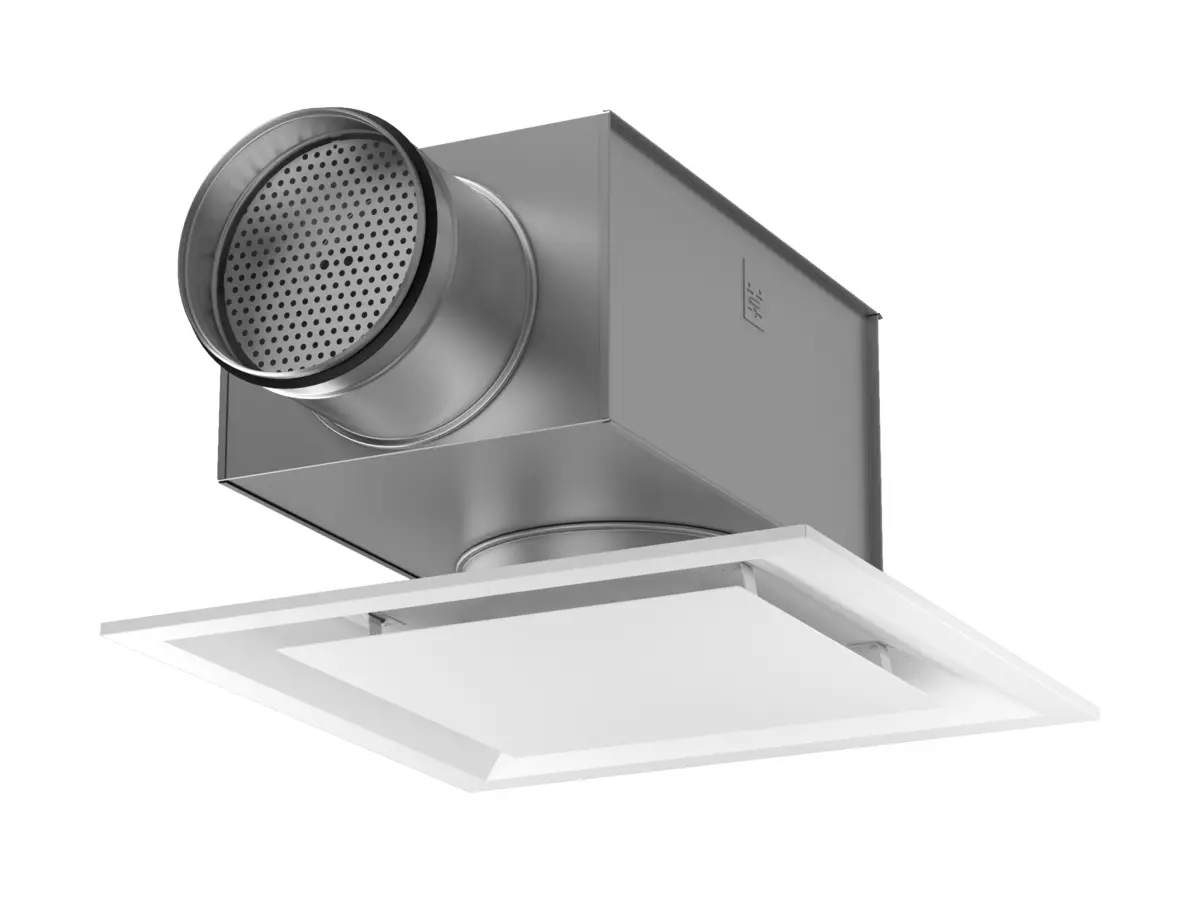

  • Plénum d’équilibrage ALS avec un ou deux changements dimensionnels entre le raccord de la gaine et le diffuseur

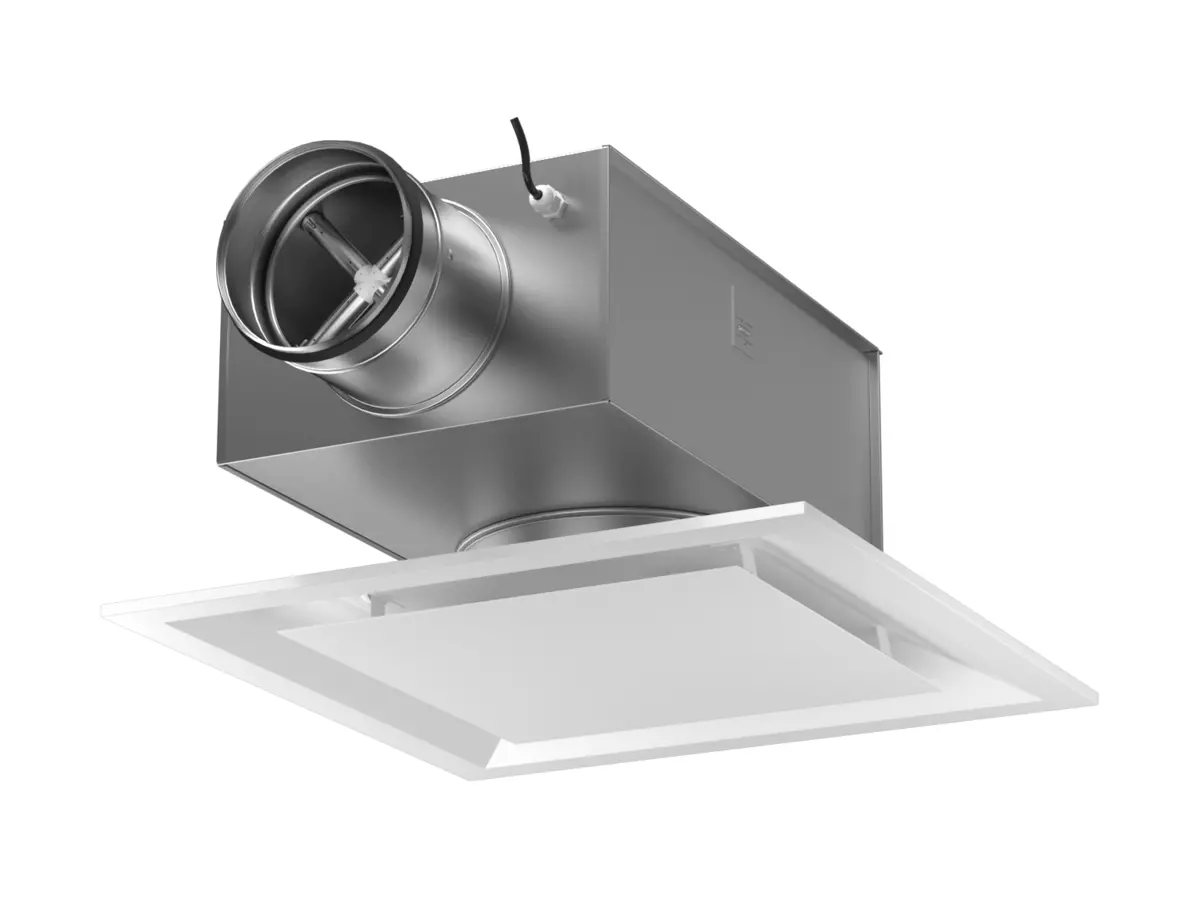

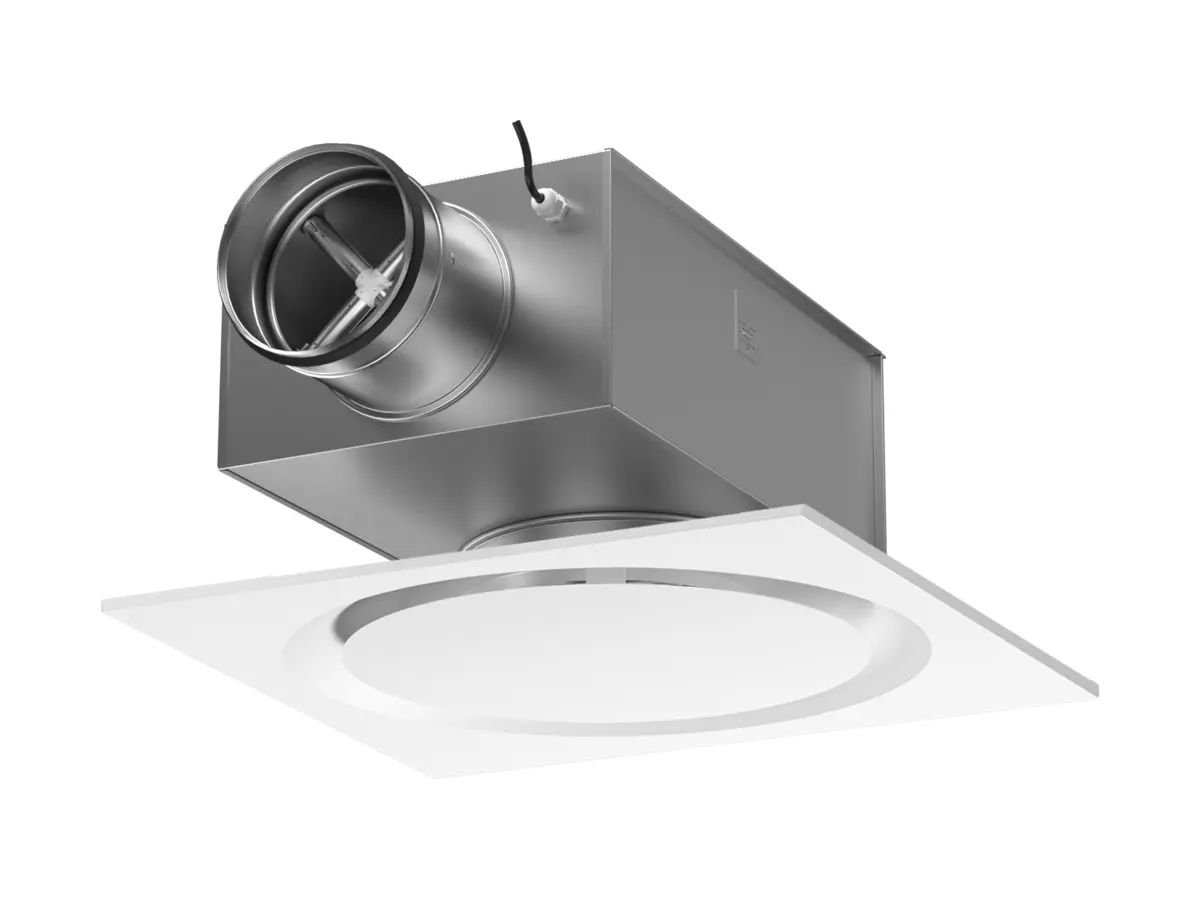

  • Utilisé avec le plénum d’équilibrage REACT ALS pour une régulation variable du débit
  • Disponible en version compacte
  • Motif de diffusion réglable avec l’accessoire SECTOR
  • Couleur standard blanc RAL 9003
    • 5 autres couleurs standards
    • Autres couleurs sur demande
DÉBIT D’AIR – NIVEAU SONORE DANS LA PIÈCE (Lp10A) *)
KITE CC
Dimension
25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/h
125-600481715620266238
160-600642307426887311
200-6008229795343110397
250-600107386126453147531
315-600150539177639210757

KITE CC
Dimension
ALS
Dimension
25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/h
125-600100-125301073613144159
160-600125-160491775821069249
200-600160-200722608530599357
250-600200-25096347113406132475
315-600250-315137492157567181652

KITE CC
Dimension
REACT ALS
Dimension
Min*25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/hl/sm³/h
250-600160-250725622237326387313
315-600250-315207293335109392127457
Le tableau présente les données d’air soufflé d’un registre ouvert au maximum.
*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m².
*L’équipement ne doit pas descendre sous la valeur minimale étant donné qu’en l’occurrence, la fonction de mesure ne peut plus être garantie. REMARQUE : pour une perte de charge élevée au travers du produit, il peut être difficile d’atteindre le débit minimum.

DÉBIT D’AIR – NIVEAU SONORE DANS LA PIÈCE (Lp10A) *)

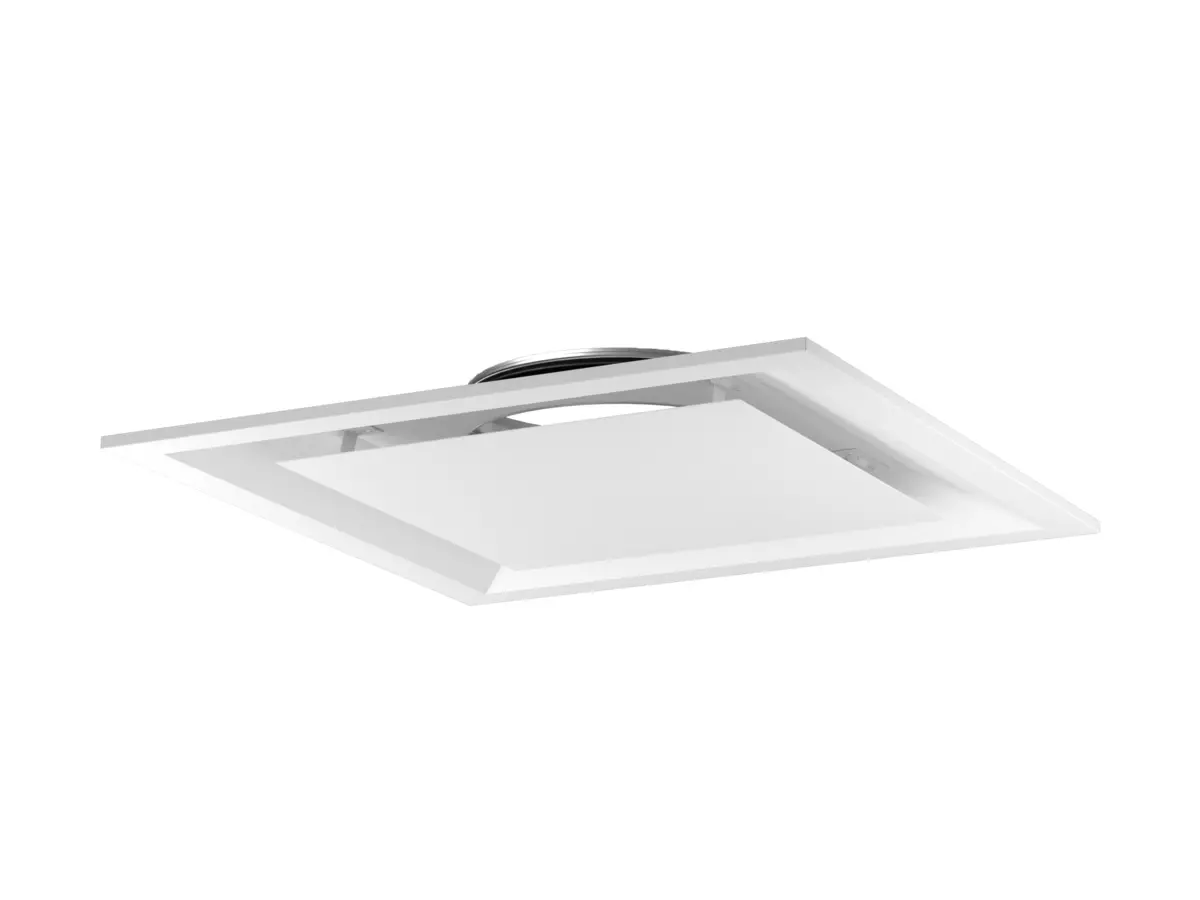

KITE CR
Dimension
25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/h
125-600531916322773263
160-600662387627487313
200-60088317102367119428
250-600114410132475153551
315-600125450147529174626

KITE CR
Dimension
ALS
Dimension
25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/h
125-600100-125331193914047169
160-600125-160471695620267241
200-600160-2007527087313102367
250-600200-250101364118425137493
315-600250-315129464149536172619

KITE CR
Dimension
REACT ALS
Dimension
Min*25 dB(A)30 dB(A)35 dB(A)
l/sm³/hl/sm³/hl/sm³/hl/sm³/h
250-600160-250725622237426387313
315-600250-315207293335108392127457
Le tableau présente les données d’air soufflé d’un registre ouvert au maximum.
*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m².
*L’équipement ne doit pas descendre sous la valeur minimale étant donné qu’en l’occurrence, la fonction de mesure ne peut plus être garantie. REMARQUE : pour une perte de charge élevée au travers du produit, il peut être difficile d’atteindre le débit minimum.
