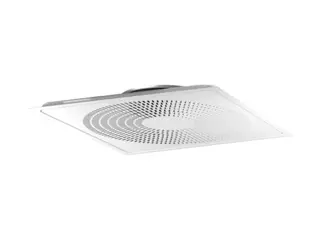

LOCKZONE Ceiling VF

Diffusore quadrato a soffitto per l’aria di mandata con portata variabile

Trafori per lamelle di guida circolari
Design a filo soffitto
Ideale per le applicazioni VAV e DCV
Gestisce le portate d’aria notevolmente inferiori alla temperatura ambiente (ΔT elevata)
Installazione e taratura rapide e semplici tramite Swegon Quick Access
Progettato per controsoffitti modulari

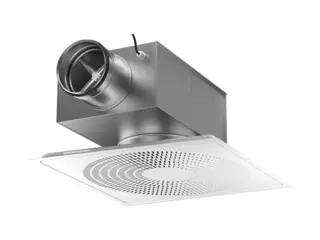

Utilizzato con la scatola per la messa in servizio REACT ALS per portata variabile
Scatola per la messa in servizio ALS con 1 o 2 modifiche alle dimensioni tra ingresso e uscita
ADAPTER per sistema di controsoffitti
Colore standard bianco RAL 9003
- 5 colori standard alternativi
- Altri colori su richiesta

PORTATA D'ARIA - PRESSIONE ACUSTICA AMBIENTE (Lp10A) *)
LOCKZONE Ceiling VF Taglia				25 dB(A)		30 dB(A)		35 dB(A)
LOCKZONE Ceiling VF Taglia				l/s	m3/h	l/s	m3/h	l/s	m3/h
250-600				97	349	112	403	128	461
315-600				125	450	143	515	163	587

LOCKZONE Ceiling VF Taglia	REACT ALS Taglia	Min.*		25 dB(A)		30 dB(A)		35 dB(A)
LOCKZONE Ceiling VF Taglia	REACT ALS Taglia	l/s	m3/h	l/s	m3/h	l/s	m3/h	l/s	m3/h
250-600	160-250	7	25	62	223	74	263	87	313
315-600	250-315	20	72	93	335	108	392	127	457

LOCKZONE Ceiling VF Taglia	ALS Taglia			25 dB(A)		30 dB(A)		35 dB(A)
LOCKZONE Ceiling VF Taglia	ALS Taglia			l/s	m3/h	l/s	m3/h	l/s	m3/h
250-600	160-250			73	263	85	306	99	356
250-600	200-250			80	288	92	331	105	378
315-600	200-315			98	353	113	407	130	468
315-600	250-315			110	396	126	454	144	518
I dati sono specificati per l’aria di mandata con serranda aperta quando viene utilizzato un plenum di taratura REACT ALS o ALS. ) Lp10A = Pressione acustica incluso filtro-A con smorzamento ambiente di 4 dB e area di assorbimento equivalente a 10 m2. Il prodotto non deve scendere sotto il minimo poiché la funzione di misurazione non potrà essere garantita. NOTA: Per una caduta di pressione elevata nel prodotto, può essere difficile raggiungere la portata minima indicata.

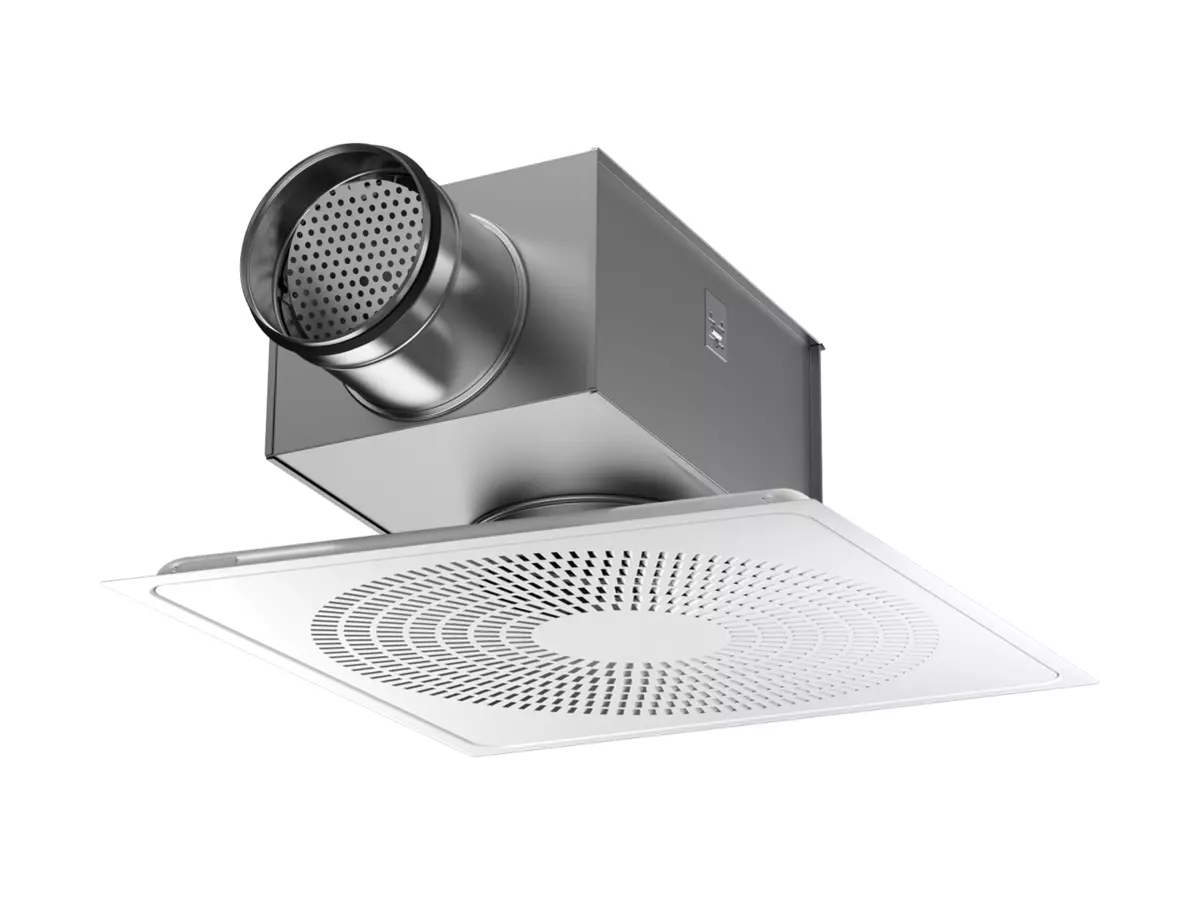

Scatola per la messa in servizio con regolazione della portata variabile per i diffusori d’aria

Filtro

Includi documenti accessori

Documento	Articolo	Tipo di documento	Data
Nano certificate (pdf 71.51kB)	Air diffusers	Qualità	03.10.2023
Overview - Air diffusers (pdf 3.34MB)	Air diffusers	Brochure	12.07.2022
Installation, commissioning, maintenance (pdf 1.54MB)	LOCKZONE Ceiling VF a	Manuale IOM	20.01.2023
Square ceiling diffuser for supply air with variable flow (pdf 1.63MB)	LOCKZONE Ceiling VF a	Catalogo tecnico	07.06.2023
