PACIFIC

Moduł sufitowy z funkcją nawiewu powietrza, chłodzenia i ogrzewania

Modułowość i Łatwość adaptacji na przyszłość Modułowe wykonanie i zestawy modernizacyjne ułatwiają dostosowanie produktu do zmieniających się potrzeb aranżacji budynku lub aktualizacji systemów sterowania.
Najwyższa jakość środowiska wewnętrznego Regulacja przepływu Flow Control oraz system rozdziału powietrza ADC zapewnia komfort termiczny i akustyczny w całej kubaturze pomieszczenia.
Zrównoważony rozwój Wykonanie ze stali pochodzącej z recyklingu, sprzyjające niskiej emisji dwutlenku węgla, ograniczeniu śladu węglowego i negatywnego wpływu na środowisko na wszystkich etapach obiegu zamkniętego.
Elastyczność architektoniczna Nowoczesny design z wieloma opcjami kolorystycznymi pasuje do każdego stylu sufitu lub wnętrza.
Zintegrowane moduły powietrzne SA/EA Opcjonalne moduły dodatkowego nawiewu i wywiewu zintegrowane we wspólnym panelu frontowym, co zapewnia jednolity wygląd.
Opcja wykonania ze ‘skrzydłami Coanda’ Zoptymalizowana dystrybucja powietrza dla aranżacji wolnowiszących, zapewniająca komfort i eliminująca przeciągi.

Konstrukcja

PACIFIC opiera się na koncepcji modułowej, składającej się z trzech podstawowych elementów: modułu kanału powietrznego, modułu wydajności i panelu frontowego. Zapewnia to maksymalną elastyczność zarówno w zakresie projektowania, jak i na etapie montażu. Dzięki opcjom takim jak ‘skrzydła Coanda’, zintegrowanym modułom powietrznym SA/EA i nowoczesnej stylistyce, PACIFIC bezproblemowo i elastycznie dostosowuje się do zróżnicowanych wymagań projektowych.

Materiały i wykończenie powierzchni

Materiały

Moduł powietrzny jest wykonany ze stali galwanizowanej pochodzącej z recyklingu i produkowanej w sposób odnawialny
Moduł wydajności (wymiennik) jest wykonany z miedzi i aluminium.
Panel frontowy (płyta czołowa) jest wykonana ze stali galwanizowanej pochodzącej z recyklingu i produkowanej w sposób odnawialny oraz pomalowanej w wybranym kolorze.

Standardowy kolor:

RAL 9003 Biały (Biały sygnałowy), połysk 30 ± 6%

Alternatywne kolory standardowe:

RAL 7037 Szary (szary, matowy), połysk 30–40%
RAL 9010 Biały, połysk 30–40%
RAL 9005 Czarny, połysk 30–40%
RAL 9006 Jasne aluminium, połysk 70–80%
RAL 9007 Szare aluminium, połysk 70–80% Inne kolory dostępne na zamówienie

Dostosowanie

Instalacja, regulacja i konserwacja

Montaż WISE Pacific jest dostarczany z czterema uchwytami montażowymi i wkrętami samogwintującymi, pakowanymi oddzielnie i dostarczanymi wraz z każdym urządzeniem. Wstępnie wycięte otwory w każdym wsporniku montażowym ułatwiają mocowanie.

Uchwyty montażowe zostały zaprojektowane tak, aby można je było obrócić na zewnątrz lub do wewnątrz, w zależności od wybranego typu systemu zawieszenia. Odwrócone do wewnątrz uchwyty montażowe umożliwiają łatwą instalację za pomocą listew montażowych. Obrócone na zewnątrz uchwyty montażowe najlepiej sprawdzają się do zawieszania modułów za pomocą prętów gwintowanych o rozmiarze M8.

Listwy montażowe i pręty gwintowane nie są dostarczane z urządzeniem. Jeśli potrzebne są elementy montażowe, można je zamówić oddzielnie.

Podłączanie wodne Króćce podłączeniowe wodne są zawsze umieszczane na krótkiem boku modułu. W przypadku zamówienia produktu bez zaworów, króćce podłączeniowe wodne należy podłączać za pomocą złączek wciskanych lub złączek z pierścieniami zaciskowymi. Należy pamiętać, że złączki pierścieniowe wymagają zastosowania tulei wzmacniających wewnątrz rur.

Nie używać złączy lutowanych do podłączania króćców rur wodnych. Wysokie temperatury mogą uszkodzić istniejące połączenia lutowane jednostki.

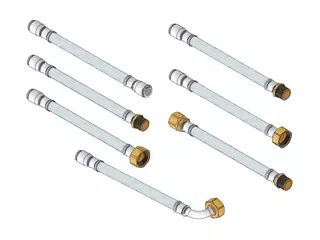

Elastyczne przewody podłączeniowe do króćców wody są dostępne dla rur i zaworów i można je zamówić oddzielnie.
