- Avsedd för behovsstyrd ventilation av lokaler med varierande belastning.
- Avsedd för komfortventilation.
- Fuktig, kall och aggressiv miljö ska undvikas.
- Avsedd för tilluftssystem.
- Tryckoberoende men kräver minst tryck motsvarande tryckfallet för öppet spjäll.
- Vid projekteringen skall min-luftflödet beaktas.
Specification example
Exempel på beskrivningstext enligt VVS AMA:
Q, Apparater, kanaler, don m.m. i luftbehandlingssystem
QM, Luftdon m.m.
QMC, Tilluftsdon
QMC.2, Tilluftsdon monterade i tak
TDxx

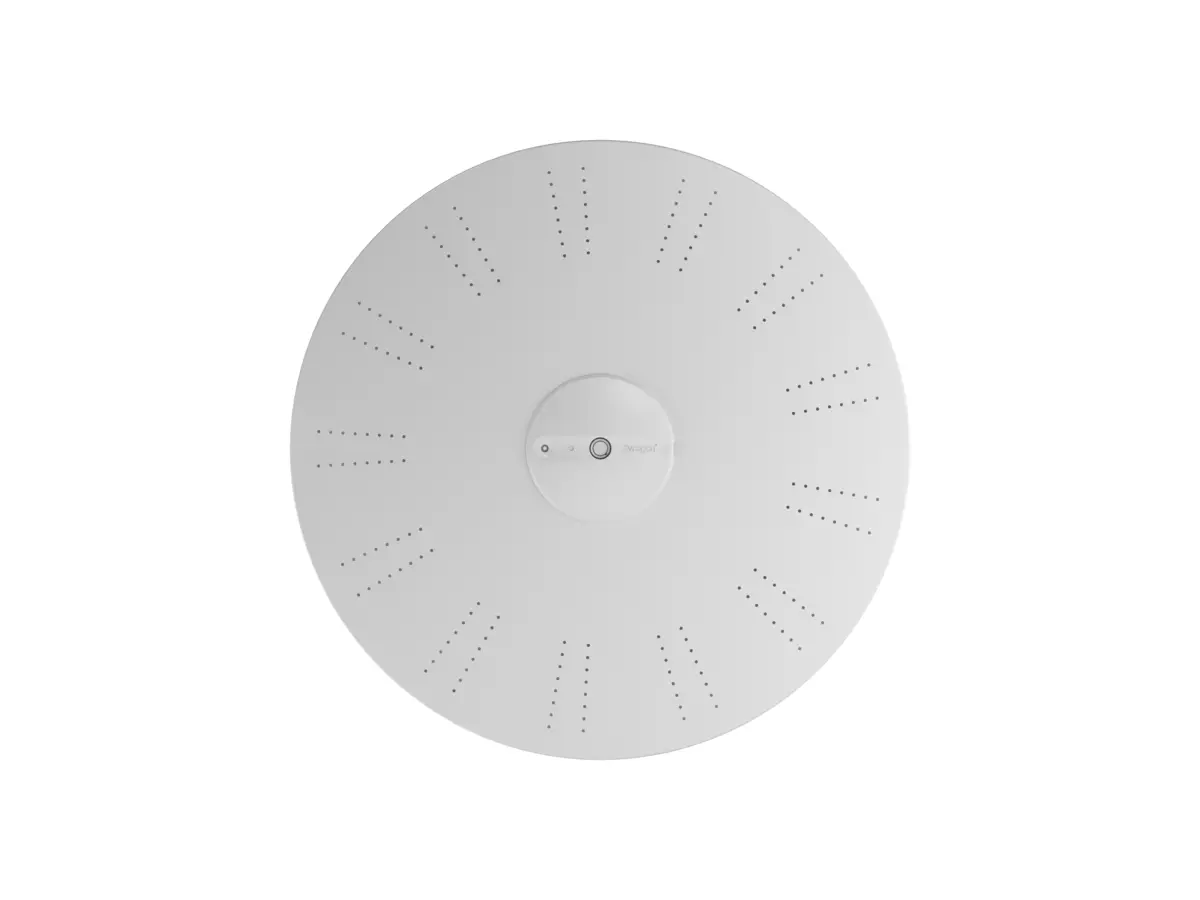

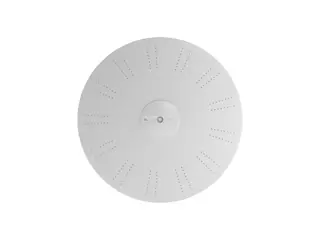

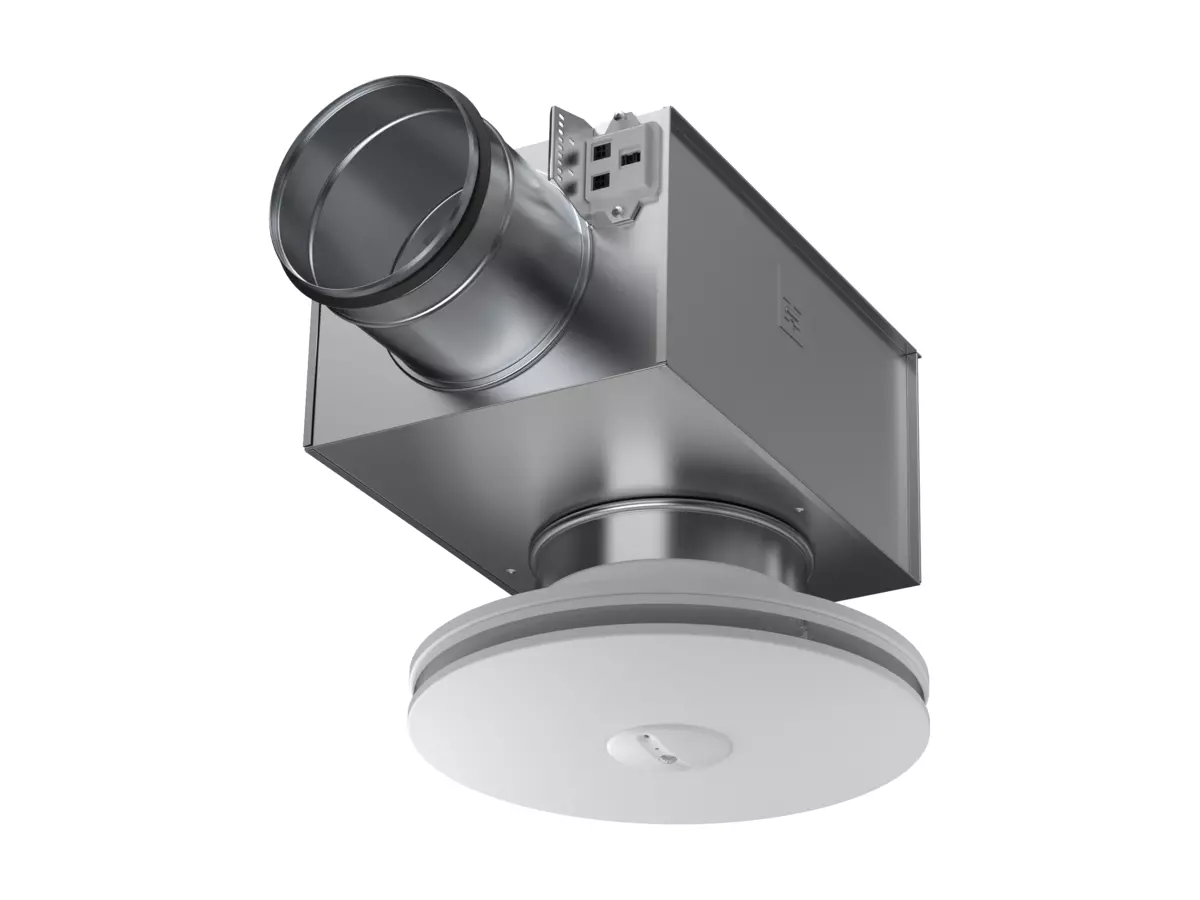

Enspaltsdon sammanbyggt med anslutningslåda med fast spridningsbild:
- Tryckoberoende VAV-don med aktiv spalt för behovsstyrd ventilation.
- Inbyggda sensorer för kanaltemperatur, rumstemperatur, flödesmätning och närvarostyrning.
- Inbyggd regulator, flödesreglerande funktion.
- Valbar frontplåt i tre varianter.
- Trådlös kommunikation i Swegons behovsstyrda inneklimatsystem WISE.
Skall monteras med min. raksträcka på inloppssidan enligt katalogdata.
Storlek: Ø 160, Ø 200
Kulör: Standardkulör vit RAL 9003, glans 30
Specifikation
Strömförsörjning: 24V AC ±15% 50 - 60Hz
Täthetsklass hölje: C
Korrosivitetsklass: C3
Tolerans flödesmätning: ±5%, dock minst ±3 l/s
Typ: WISE Sphere Cc-xxx-y xx st
Tillbehör
Transformator för strömförsörjning: POWER Aa xxx xx st
Ventilställdon för värmereglering: ACTUATOR c xxx yy xx st
Anpassningsram för undertak: ADAPTER a -b-ccc xx st
